計量箱結構性能：
1.計量箱包括進線配電單元、計量單元、電氣保護與控制單元、防竊電單元（可選），依據相應功能進行相應成套配置（見表1.1.1、表1.1.2）；
2.直接接入式單表位計量箱一般由進線隔離開關（可選）、電能表接插件、采集器II（可選）、出線斷路器及電氣連接系統組成；電能表接插件與導線連接采用壓接方式；
3.直接接入式多表位計量箱一般由塑殼斷路器、母排、端子排、電能表接插件及采集器（可選）、出線斷路器組等組成；
4.計量箱：進線開關至電能表接插件之間，配電（分線）箱至各計量箱之間，電氣連接方式可采用放射式、樹干式或混合式，見圖1：放射式連接采用BV布導線，電能表進出回路分槽布線（左進右出），與接插件連接宜采用線鼻螺紋連接方式；樹干式連接（電能表進線回路）可采用紫銅母排、BV（R）總線或其組合，與接插件的連接宜采用直接螺紋連接方式，電能表出線回路采用BV布導線，線槽內敷設，與接插件的連接宜采用線鼻螺紋連接方式；

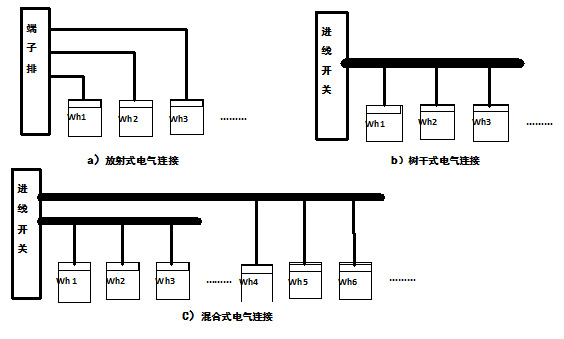

圖1 計量箱電氣連接方式示意圖
5.表位數大于4時，單相電能表計量箱電源接入宜采用三相接入方式，對每相應均勻分配表位數：以3排方式排列的電能表從下（排）至上（排）分別接A相、B相、C相；以2排方式排列的電能表，下排電能表接A相、B相，上排電能表接C相、B相（B相接最右端電能表）；
6.為三相電能表計量箱且采用樹干式連接時，箱內線槽母排相序按近、中、遠（下、中、上）排列；
7.進線室、配電（分線）箱應分別設置N、PE接線端子排及RS485連接用UK端子排，配有I型采集器時還應設置電纜屏蔽層壓接排（或金屬抱箍）并與PE端子排相連接；N、PE接線端子排應有與進線開關相同規格的連接螺栓；進線總開關下樁頭應連接分線端子排或總線母排；所有端子排應預留備用接線孔；進線總開關上樁頭根據用戶需求配備過渡連接銅排（附件）；外露母排、端子排應進行表面防銹工藝處理并有相應的絕緣保護；
8.出戶接線方式應為單相三線制或三相五線制，出線室具有相應PE端子排；出線方式為上出或下出，上出線時接線端（出線室）在計量室上方，下出線時接線端（出線室）在計量室下方；
9.線槽型式應為強弱電分隔式線槽，線槽內分設布電線、RS485線、外置費控開關控制線，且分隔明晰，線槽蓋板應有防脫落措施；
10.RS485導線連接采用菊花鏈路鏈接方式，連接點采用冷壓端子或水晶頭插件引出，插件與相應RS485插座兼容，鏈接末端與RS485總線連接裝置相連。
11.經互感器接入式計量箱一般由進線開關、互感器安裝結構件、電能表專用接插件、聯合接線盒、出線塑殼斷路器、一次及二次導線等組成，聯合接線盒電壓引入線應單獨從進線開關出線端接入；
12.附加防竊電功能要求（技術條件專用部分）的計量箱應有相應的報警或本地跳閘控制裝置；
13.計量箱電源接入方式：單相電源接入為單相三線制；三相電源接入為三相五線制，電源導線與端子相別按相序左、中、右（上、中、下）排列；
14.開關接線按說明書要求正確接線；進線開關手柄不外露，出線開關手柄外露；多個表后斷路器并排排列時，相互間應有隔離絕緣板；
15.安裝費控外置型電能表的計量箱，應敷設外置費控開關控制線，其接線端應進行冷壓處理且其一端與斷路器控制端相連接；
16.單表位電能表接插件、電氣開關可采用一體化電氣結構型式；
17.壓接導線端頭應進行冷壓或搪錫處理。
表1.1.1 計量箱成套配置表
|
一、單表位計量箱 |
|||||||||||||||||||
|
序號 |
配置代號 |
基本設備配置 |
|||||||||||||||||
|
電能表 |
采集器Ⅱ |
進線開關 |
出線斷路器 |
||||||||||||||||
|
普通型 |
通訊模塊型 |
普通型 |
自動分閘、手/自合閘型 |
||||||||||||||||
|
1. |
配采集器 |
A1 |
● |
|
● |
● |
● |
|
|||||||||||
|
2. |
A2 |
● |
|
● |
|
● |
|
||||||||||||
|
3. |
A3 |
● |
|
● |
● |
|
● |
||||||||||||
|
4. |
A4 |
● |
|
● |
|
|
● |
||||||||||||
|
5. |
無采集器 |
B1 |
|
● |
|
● |
● |
|
|||||||||||
|
6. |
B2 |
|
● |
|
|
● |
|
||||||||||||
|
7. |
B3 |
|
● |
|
● |
|
● |
||||||||||||
|
8. |
B4 |
|
● |
|
|
|
● |
||||||||||||
|
二、多表位計量箱 |
|||||||||||||||||||
|
序號 |
配置代號 |
基本設備配置 |
|||||||||||||||||
|
電能表 |
進線室安裝 |
出線斷路器 |
|||||||||||||||||
|
塑殼斷路器 |
采集器Ⅰ |
共用電能表 |
分路隔離開關 |
普通型 |
自動分閘、手/自合閘型 |
||||||||||||||
|
9. |
導線連接式 |
A1 |
● |
● |
● |
|
|
● |
|
||||||||||
|
10. |
A2 |
● |
● |
● |
|
|
|
● |
|||||||||||
|
11. |
A3 |
● |
● |
|
● |
|
● |
|
|||||||||||
|
12. |
A4 |
● |
● |
|
● |
|
|
● |
|||||||||||
|
13. |
A5 |
● |
● |
|
|
● |
● |
|
|||||||||||
|
14. |
A6 |
● |
● |
|
|
● |
|
● |
|||||||||||
|
15. |
母排連接式 |
B1 |
● |
● |
● |
|
|
● |
|
||||||||||
|
16. |
B2 |
● |
● |
● |
|
|
|
● |
|||||||||||
|
17. |
B3 |
● |
● |
|
● |
|
● |
|
|||||||||||
|
18. |
B4 |
● |
● |
|
● |
|
|
● |
|||||||||||
|
19. |
B5 |
● |
● |
|
|
● |
● |
|
|||||||||||
|
20. |
B6 |
● |
● |
|
|
● |
|
● |
|||||||||||
|
三、經互感器接入式計量箱 |
|||||||||||||||||||
|
序號 |
配置代號 |
基本設備配置 |
使用對象 |
||||||||||||||||
|
電能表 |
專變終端/ |
互感器 |
公變集中器 |
進線斷路器 |
出線斷路器 |
||||||||||||||
|
21. |
專變 |
A1 |
● |
● |
● |
|
● |
● |
內置互感器，專變大用戶 |
||||||||||
|
22. |
A2 |
● |
● |
● |
|
● |
|
內置互感器，專變大用戶 |
|||||||||||
|
23. |
A3 |
● |
● |
● |
|
|
|
內置互感器，專變大用戶 |
|||||||||||
|
24. |
A4 |
● |
● |
|
|
|
|
外置互感器，專變大用戶 |
|||||||||||
|
25. |
公變 |
B1 |
|
|
● |
● |
|
|
內置互感器，公變 |
||||||||||
|
26. |
B2 |
|
|
|
● |
|
|
外置互感器，公變 |
|||||||||||
|
27. |
低壓 |
C1 |
● |
● |
● |
|
● |
● |
低壓動力、居民用戶 |
||||||||||
|
28. |
C2 |
● |
● |
● |
|
● |
|
低壓動力、居民用戶 |
|||||||||||
表1.1.2多表位計量箱型式表
|
1. |
單相 |
型式代號 |
1排 |
2排 |
3排 |
下進下出 |
下進上出 |
上進上出 |
上進下出 |
|
2. |
X1 |
● |
|
|
● |
|
|
|
|
|
3. |
X2 |
● |
|
|
|
|
|
● |
|
|
4. |
X3 |
|
● |
|
● |
|
|
|
|
|
5. |
X4 |
|
● |
|
|
● |
|
|
|
|
6. |
X5 |
|
● |
|
|
|
● |
|
|
|
7. |
X6 |
|
● |
|
|
|
|
● |
|
|
8. |
X7 |
|
|
● |
● |
|
|
|
|
|
9. |
X8 |
|
|
● |
|
● |
|
|
|
|
10. |
X9 |
|
|
● |
|
|
● |
|
|
|
11. |
X10 |
|
|
● |
|
|
|
● |
|
|
12. |
三相 |
X1 |
● |
|
|
● |
|
|
|
|
13. |
X2 |
● |
|
|
|
|
|
● |
|
|
14. |
X3 |
|
● |
|
● |
|
|
|
|
|
15. |
X4 |
|
● |
|
|
● |
|
|
|
|
16. |
X5 |
|
● |
|
|
|
● |
|
|
|
17. |
X6 |
|
● |
|
|
|
|
● |
